برند : AMA
دستهبندی : محصولات شرکت صنعتی آما
الکترود قلیایی برای جوشکاری فولادهای زنگ نزن کروم AMA 1072D
AMA
ویژگی‌های محصول
قطر
2.5
3.25
4
~ E 410Ni Mo-15 : AWS/ASME SFA–5.4:
E 13 4 B20+ : DIN 8556 :
لطفاً قبل از خرید جهت استعلام موجودی و قیمت با ما تماس بگیرید : 09370380300
E 13 4 B 42 : EN 1600 :
+ موارد بیشتر
موجود در انبار ابزار حیدری
ارسال از امروزارسال توسط ابزار حیدری
932,200 3%
896,600 تومان
الکترود 1072D محصولی از شرکت آما است که برای جوشکاری فولادهای زنگ‌نزن کروم-نیکل مارتنزیتی یا فولادهای ریختگی مشابه طراحی شده است. این الکترود با استاندارد E 410NiMo-15 مطابقت دارد و دارای پوشش قلیایی می‌باشد.
ویژگی‌های کلیدی الکترود 1072D:
نوع پوشش: قلیایی
قطرهای موجود: 2.5، 3.25، 4 و 5 میلی‌متر
استاندارد: E 410NiMo-15
جنس مفتول: فولادی
کاربرد: مناسب برای جوشکاری فولادهای زنگ‌نزن کروم-نیکل مارتنزیتی یا فولادهای ریختگی
خواص و کاربرد:
این الکترود برای جوشکاری فولادهای زنگ‌نزن کروم-نیکل مارتنزیتی یا فولادهای ریختگی مورد استفاده قرار می‌گیرد. هنگام جوشکاری ضخامت‌های بالای ۱۰ میلی‌متر، حداکثر دمای پیش‌گرم ۱۵۰ درجه سانتی‌گراد پیشنهاد می‌شود. بعد از جوشکاری، قطعات باید عملیات حرارتی بازگشت (تمپر) یا نرماله و بازگشت شوند.
ملاحظات جوشکاری:
حالات جوشکاری: تخت، افقی، سربالا، بالاسر
دمای پیش‌گرم: برای ضخامت‌های بالای ۱۰ میلی‌متر، حداکثر ۱۵۰ درجه سانتی‌گراد
عملیات حرارتی پس از جوشکاری:
T1: بازگشت به مدت ۸ ساعت در دمای ۵۸۰ درجه سانتی‌گراد و سپس سرد شدن در کوره
T2: بازگشت به مدت ۵ ساعت در دمای ۶۱۰ درجه سانتی‌گراد و سپس سرد شدن در هوا
N + T: نرماله کردن در دمای ۱۰۲۰ درجه سانتی‌گراد به مدت یک ساعت و سرد شدن در هوا، سپس بازگشت به مدت ۱۵ ساعت در دمای ۶۱۰ درجه سانتی‌گراد و سرد شدن در کوره
خشک کردن مجدد الکترود: به مدت ۲ ساعت در دمای ۳۰۰ تا ۳۵۰ درجه سانتی‌گراد

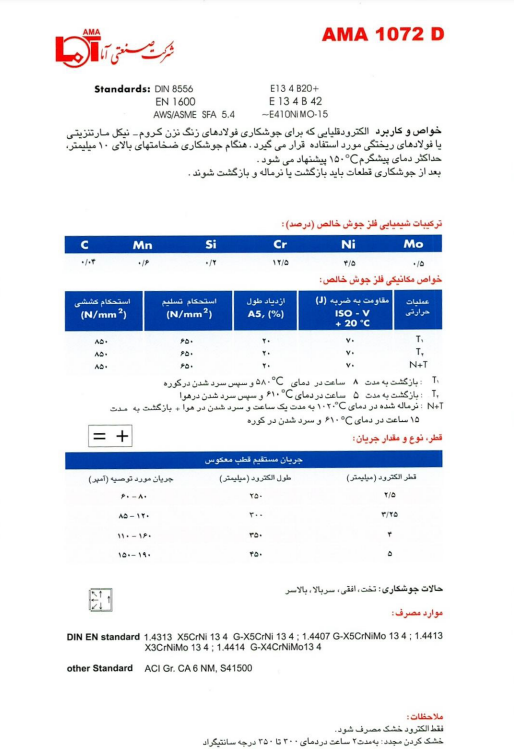

ترکیب شیمیایی فلز جوش (درصد وزنی):
خواص مکانیکی فلز جوش:
استانداردها و معادل‌ها:
AWS/ASME SFA–5.4: E 410NiMo-15
DIN 8556: E 13 4 B20+
EN 1600: E 13 4 B 42
نکات مهم:
استفاده از الکترود خشک توصیه می‌شود.
در صورت نیاز به خشک کردن مجدد، الکترود را به مدت ۲ ساعت در دمای ۳۰۰ تا ۳۵۰ درجه سانتی‌گراد قرار دهید.
لطفاً قبل از خرید جهت استعلام موجودی و قیمت با ما تماس بگیرید.09370380300
برگشت به بالا
