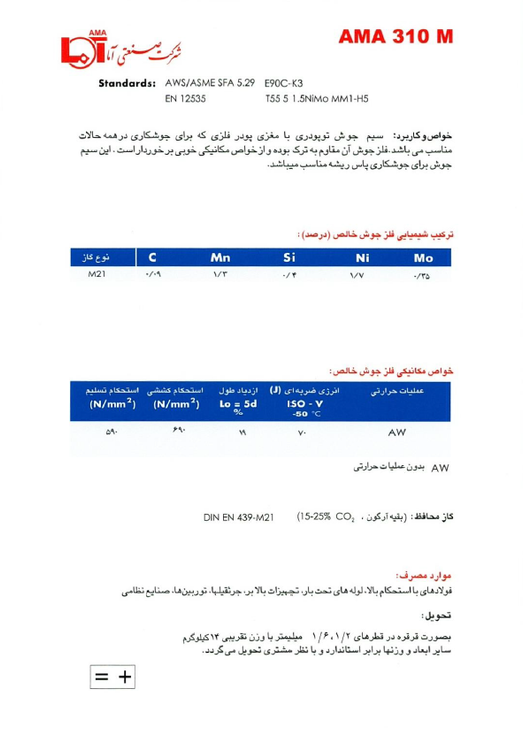

E90C-K3
AWS/ASME SFA 5.29
T55 5 1.5NiMo MM1-H5
EN 12535
لطفاً قبل از خرید جهت استعلام موجودی و قیمت با ما تماس بگیرید
09124209200
فروش سیم جوش فقط در بستهبندیهای 30 کیلویی انجام میپذیرد.
لطفاً قبل از ثبت سفارش، به این موضوع توجه فرمایید
نماینده رسمی
شرکت صنعتی آما
خواص و كاربرد:
سيم جوش توپودری با مغزی پودر فلزی كه برای جوشكاری در همه حالات مناسب می باشد. فلز جوش آن مقاوم به ترك بوده و از خواص مكانيكی خوبی برخوردار است. اين سيم جوش برای جوشكاری پاس ريشه مناسب می باشد.
تركيب شيميايی فلز جوش خالص (درصد) :
| نوع گاز | C | Mn | Si | Ni | Mo |
|---|---|---|---|---|---|
| M21 | 0.09 | 1.3 | 0.4 | 1.7 | 0.35 |
| استحكام تسليم ( N/mm 2 ) |
استحكام كششی ( N/mm 2 ) |
ازدياد طول Lo = 5d% |
(J)انرژی ضربهای ISO -V -50°C |
عملیات حرارتی |
|---|---|---|---|---|
| 590 | 690 | 19 | 70 | AW |
AW بدون عملیات حرارتی
گاز محافظ:
DIN EN 439-M21 (15-25% CO2 بقیه آرگون )
فولادهای با استحكام بالا، لولههای تحت بار، تجهيزات بالابر، جرثقيلها، توربينها، صنايع نظامی

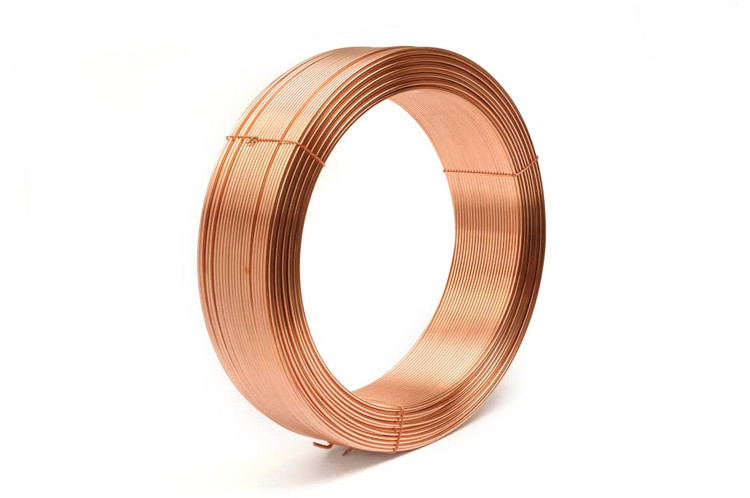

به صورت قرقره در قطرهای 1/2 و 1/6 میلی متر با وزن تقریبی 14 کیلو گرم
سایر ابعاد و وزنها برابر استاندارد با نظر مشتری تحویل میگردد.
#### **🔬 آنالیز متالورژیکی و خواص ویژه**
- **ترکیب شیمیایی کلیدی:**
- Cr: 24-26% | Ni: 12-14% | Cb: 0.7-1.0%
- نسبت فریت/آستنیت: 5-8 FN (Ferrite Number)
- **رفتار در دمای بالا:**
- مقاومت تا 1100°C مداوم
- مقاومت به اکسیداسیون: <2mg/cm² در 1000°C/100h
- **میکروساختار:**
- آستنیت پایه با کاربیدهای M23C6 توزیع شده
- نیوبیم کاربیدهای ریز (50-100nm)
#### **📊 ماتریس کاربردهای بحرانی**
| صنعت | کاربرد ویژه | شرایط محیطی |
|-------|-------------|-------------|
| پتروشیمی | رآکتورهای کاتالیست | H₂S >5% vol |
| انرژی | بخشهای بويلر | 650-850°C |
| هستهای | محفظههای جانبی | تابش گاما |
#### **⚙️ پارامترهای جوشکاری دقیق (جدول بهینهسازی شده)**
| پارامتر | رنج استاندارد | حالت پالسی |
|---------|---------------|-------------|
| قطر سیم | 1.2-1.6mm | 1.2mm |
| گاز محافظ | 98%Ar+2%O₂ | He+30%Ar |
| دمای بین پاسی | 150-200°C | 180±10°C |
| سرعت سیم | 7-9m/min | 8.5m/min |
| فرکانس پالس | - | 75-100Hz |
#### **🧪 نتایج تستهای پیشرفته**
- **خواص مکانیکی در دمای بالا:**
- استحکام تسلیم در 800°C: ≥320MPa
- کرنش تا شکست: ≥18%
- **آزمون خوردگی:**
- CPT (Critical Pitting Temp): +52°C
- SCC مقاومت در کلرید: >1000h (ASTM G36)
#### **📈 تحلیل مقایسهای با آلیاژهای مشابه**
| ویژگی | 310M | 309LMo | INCONEL 82 |
|--------|------|--------|-----------|
| هزینه نسبی | 1.0x | 1.2x | 3.5x |
| دمای کارکرد ماکس | 1100°C | 950°C | 1150°C |
| مقاومت به پوستهشدن | ★★★★★ | ★★★☆☆ | ★★★★☆ |
| قابلیت جوشکاری | ★★★★☆ | ★★★★★ | ★★★☆☆ |
#### **⚠️ پروتکلهای کنترل کیفی پیشرفته**
1. **بازرسی RT:**
- انرژی تابش: 160-220kV
- حساسیت: IQI 10/16
2. **آزمون PMI:**
- آنالیز Cr/Ni با دقت ±0.5%
3. **آزمون هیدروستاتیک:**
- فشار تست: 1.5x طراحی فشار
- زمان نگهداری: ≥2h
- "بهینهسازی پارامترهای جوشکاری فولاد زنگ نزن سوپرآستنیتی"
- "تاثیر نیوبیم بر مقاومت خزشی فلز جوش 310M"
- "مدلسازی ترمومکانیکی HAZ در اتصالات 310M"
- "پروتکل PWHT برای جوشهای 310M در خدمات دمابالا"
- "آنالیز شکست در جوشهای 310M تحت بارگذاری حرارتی چرخهای"
#### **💻 تنظیمات سیستمهای اتوماتیک**
```python
# نمونه کد کنترل ربات جوشکار
def set_310m_parameters():
params = {
'wire_speed': 8.2, # m/min
'voltage': 28.5, # V
'pulse_freq': 90, # Hz
'gas_flow': 22, # L/min
'osc_width': 3.0 # mm
}
robot.configure(params)
thermal_camera.setup(sensitivity=0.95)
```
#### **📚 مراجع استانداردهای مرتبط**
- ASME Section IX: QW-492.1
- ISO 14343:2017 (Wire classification)
- NACE MR0175/ISO 15156 (H2S service)
#### **🛠️ پروتکل عیبیابی پیشرفته**
| مشکل | تشخیص ریشهای | راه حل مهندسی |
|------|--------------|---------------|
| ترک گرم | δ-فریت ناکافی | افزایش سرعت سردشدن + پیشگرم 175°C |
| تخلخل گازی | آلودگی سطح پایه | پولیش الکترولیتی + گاز با خلوص 99.999% |
| عدم نفوذ | پارامترهای حرارتی نادرست | افزایش 15% انرژی خطی + کاهش سرعت 10% |
آیا نیاز به اطلاعات تکمیلی در مورد موارد زیر دارید:
1. آنالیز XRD فازهای رسوبی پس از پیرسازی
2. شبیهسازی توزیع تنش باقیمانده با Abaqus
3. پروتکلهای بازرسی فاز آرایهای (PAUT) برای اتصالات 310M؟
